Síelés

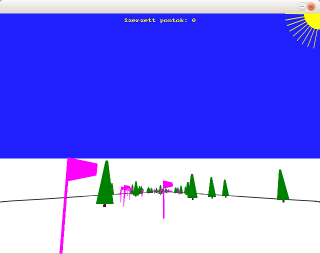

Síeljünk! Itt egy program, ami három dimenzióban rajzolja ki a sípályát. A pályán, amelynek széleit egy halvány szürke vonal jelzi, bóják és fák vannak. Természetesen lejt is. A síelő ezen halad lefelé; egy fának nekimenve pontlevonást kap, bóját eltalálva pontot. A játékban kanyarodni a balra és jobbra nyilakkal lehet; hóekézni pedig a lefelé nyíllal.

A játék érdekessége, hogy programozási szempontból alig különbözik a múltkor bemutatott repülős játéktól – ugyanazok a problémák kerülnek elő itt is (változó számú objektumok, egymás átfedése stb.), mint annál.

A játékban hősünk elvileg egy lejtős pályán száguld lefelé a fák és bóják között a völgy felé. Az „elvileg” itt nem töltelékszó, mert ez a programban nem feltétlenül kell így történjen: végülis nem muszáj a programban a lejtős pályát számolni, éppen elegendő az is, ha az eredmény úgy néz ki, mintha lejtene a pálya. Sőt hősünknek nem muszáj a fák és bóják felé csúsznia sem: az is jó, ha a fák és a bóják jönnek felé. A látvány a monitoron ugyanolyan lesz! Induljunk ki ebből a gondolatból, mert mint kiderül, a dolgunk sokkal egyszerűbb lesz, ha a játékos a tér origójában van.

Tehát a program dolga a következő. Minden időlépésben a pálya összes elemének z koordinátáját csökkenti, azaz mindent a játékos felé mozgat. Ha valamelyik pályaelem a játékos mögé kerül, akkor azt már el lehet dobni. Hátrafordulni úgysem fog, és hegynek felfelé csúszni sem. Így egyre fogynak az akadályok a pályán – vagyis fogynának, ha a program nem generálna véletlenszerűen újakat jó messze a játékostól. A main() függvény ide vonatkozó része minden hosszegységenkénti csúszás után (ami a programban tíz méter) generál néhány új pályaelemet.

Mivel az új elemek messze vannak, és a közelebbi fák eltakarják azokat, ez nem észrevehető. (Ha az ELEMEK konstans értékét túl alacsonyra állítjuk, akkor viszont nagyon is.) Apropó, láthatóság! Ahogyan a repülős programban meg kellett oldani, hogy a repülők felül legyenek, és a tájképesnél is figyelni kellett a négyszögek sorrendjére, itt is foglalkozni kell ezzel a problémával. A közeli tárgyaknak el kell fedniük a távoliakat!

Egy kis trükkel ez itt egyszerűen megoldható: mivel az egyes pályaelemek távolságviszonya, z koordináta szerinti sorrendje nem változik, nem kell soha sorbarendezni őket. Ha fogunk egy várakozási sort, és annak a végére kerülnek az új fák, bóják, a sor elején pedig azok vannak, amelyek már a legközelebb vannak a játékoshoz, éppen olyan sorrendben lesznek benne az elemek (hátulról előrefelé), ahogyan ki kell rajzolni azokat. A program láncolt listája ehhez képest szándékosan pont fordítva van, mert akkor a láncolás sorrendje megegyezik a kirajzolás sorrendjével. Így a lista elején a legtávolabbi elemek vannak, ezért az újakat oda kell beszúrni; a kirajzoláshoz pedig előrefelé kell haladni a listában. Az elejére beszúrást meg úgyis szeretjük, az a legegyszerűbb.

A main() függvény v változója tárolja a játékos sebességét és a csúszásának irányát (szog) is. Az utóbbinál a 90 fok jelenti az egyenesen előrét, azaz a völgy irányát. Ezekből számolódik ki az, hogy éppen hol van a pályán – de csak az x koordináta, xpos, mivel az y mindig nulla. A játék hangulatát és látványosságát javítandó, a doles változó azt a szöget tárolja, ahány fokkal a játékos bedől a kanyarban. A kirajzoláskor ennyivel elforgatja a teljes nézetet. Ezen változók kezelése az eseményhurokban történik. A dőlés 10 fokra, a mozgási irány eltérése a völgynek lefelétől pedig 15 fokra van maximálva:

doles *= 0.7;
if (key[SDLK_LEFT]) {        /* balra kanyarodas - nyomva tartassal */
    szog-=3;
    if (szog<75)             /* limit */
        szog=75;
    if (doles>-10)           /* bedoles a kanyarban (z tengely szerinti forg.) */
        doles-=1;
}

A doles*=0.7 értékadás hatására a gomb elengedése után rövid időn belül visszatér egyenesbe a nézet. A mozgás lelkét az alábbi a programrész adja:

lefele += -v*sin(szog*3.14/180);
/* ha ennyit ment lefele, akkor uj HOSSZEGYSEGnyi meretet general a palyahoz */
if (lefele < -HOSSZEGYSEG) {
    uj_palyaresz(&lista, (ELORE-1)*HOSSZEGYSEG);
    lefele += HOSSZEGYSEG;
}
jelenet_mozgat(&lista, 0, 0, -v*sin(szog*3.14/180));
jelenet_feldolgoz(hatter, &lista, xpos, (szog-90)*3.14/180, doles*3.14/180, &pont);

Ez az előbb említett módon számolja, hogy mennyit csúszott lefelé a játékos, és szükség esetén új pályaelemeket hoz létre: uj_palyaresz(). Aztán mozgatja a játékos felé a fákat, bójákat: jelenet_mozgat(), és végül kirajzol mindent: jelenet_feldolgoz(). A feldolgozás része az is, hogy a játékos mögé került elemek törlődnek. Ezt azért volt kényelmes így megoldani, mert a forgatás által is kerülhetnek negatív z koordinátára pályaelemek, a forgatás pedig a kirajzolás közben történik csak meg.

Minden egyes tárgy, amelyik a képernyőn megjelenik, először még három dimenzióban van, x, y, és z koordinátákkal is rendelkezik. Az x tengely a vízszintes, az y a függőleges (de felfelé nő, nem lefelé), a z tengely pedig a mélységet jelenti, vagyis az átdöfi a monitort. A nagyobb z koordinátájú tárgyak távolabb vannak. Ezeket a három dimenziós koordinátákat kell leképezni a két dimenziós monitorra. Minél messzebb van egy tárgy, annál kisebbnek kell látszódjon. A drótvázas testek kirajzolása kapcsán már szerepelt az, hogyan képezhetőek le a koordináták:

Láttuk, hogy a leképezés képlete a két háromszög hasonlóságából vezethető le, és azt is, hogy a leképezett tárgyak alakja függ a megfigyelő vetítési síktől (itt: y tengely) vett távolságától. A síelős programban ez tovább egyszerűsödik, ugyanis ebben a játékos nem kívülről szemléli a teret, hanem benne lesz abban. Ahogy az előbb már szerepelt: konkrétan ő lesz az origában, tehát d=0. Ettől a perspektívát leíró y'=d·y/(d+z) képlet persze megbolondulna, úgyhogy tekintsünk inkább d=1-et. Írjunk bele még egy ex-has dolgot a képletbe. Döntsük el már most, hogy a programban tárolt koordináták méterben lesznek megadva. Például ha egy fenyőfa négy méter magas, legyen annak koordinátája y=4. Végülis mindegy, hogy milyen arányokat választunk, ezért megtehetjük, hogy egy nekünk kényelmeset adunk meg. Hogy a képernyőn megjelenő fenyőfa ne legyen négy pixeles, nagyítsuk fel a kapott képet. Vagyis térjünk át a játékbeli koordinátákról (világkoordinátákról) képernyőkoordinátákra ezekkel a képletekkel:

xk =  f.x/(f.z+1)*500 + kep->w/2;
yk = -f.y/(f.z+1)*500 + kep->h/2;

A játékos origóba helyezése miatt a számítások nagyon leegyszerűsödnek, különösen a három forgatás, amellyel a program számol. Ezek a következők. Először is, az világkoordináták szerint sík pályát meg kell dönteni előrefelé, azaz meg kell forgatni az x tengely körül (pitch). Emiatt olyan, mintha lejtene az egész. Meg kell forgatni az y tengely körül is (yaw), mégpedig azért, mert ez adja a játékos csúszásirányát. Végül pedig, kell egy forgatást végezni a z tengely körül (roll), mert ebből lesz a kanyarban bedőlés. Mindezt azután, hogy a kirajzolás közben a tárgyak koordinátáit elmozdítottuk xpos-zal, és még függőlegesen lefelé -1,7 méterrel. Miért? Mert az a játékos szemmagassága:

f = pont3d_eltol(negyszog[i], xpos, -1.7, 0); /* sielo x pozicioja es szemmagassaga */
f = pont3d_forgat_x(f, 13*3.14/180);          /* lejto dolese */
f = pont3d_forgat_y(f, irany);                /* fordulas (merre nez) */
f = pont3d_forgat_z(f, doles);                /* kanyarban doles */

Ha a -1.7 helyett -10-et írunk, azt fogjuk látni, amit a repülős játékban a pilóták láttak.

A perspektíva képletével a gond ott kezdődik, ha olyan pont koordinátáit helyettesítjük be, amelyek a néző mögött vannak (vagyis z<0). Ilyen esetekre a képlet hamis eredményt ad: a negatív előjel miatt fejjel lefelé fordítja a képet – azt a képet, amit elvileg a játékos nem is lát. Egy félig előtte, félig mögötte lévő szakaszt nem lehet kirajzolni egy egyszerű kétdimenziós, monitoron lévő szakaszként: annak egyik pontja helyesen számolódik, a másodikra viszont helytelen az eredmény. A programban ezért csalni fogunk: az ilyen szakaszokat, vagyis az ilyen sokszögeket egyszerűen eldobjuk. Előbb-utóbb minden tereptárgy mellett elhalad a síelő, ezért az összes tárgy erre a sorsra jut.

A kirajzolt sokszögek egyébként a programban mind négyszögek. Minden tárgyhoz két négyszög tartozik, amelyek eltérő színűek lehetnek:

typedef struct Targy {
    enum { fa, boja, palyaszele } tipus;
    int nekiment;               /* 1, ha mar megkapta erte a pontot */
    Pont3D p0;                  /* referenciapont */
    Pont3D n1[4], n2[4];        /* ket negyszog - rajzhoz */
    Uint32 c1, c2;              /* ket szin */

    struct Targy *kov;          /* lancolt listahoz */
} Targy;

A fenyőfa háromszöge, és a bója zászlója egyszerűen úgy van megcsinálva, hogy két-két pontjuk nagyon közel van egymáshoz. A tárgyakat létrehozó függvények a fa_hozzaad() és boja_hozzaad(). Ezeknek egy p0 pontot lehet megadni, amelyhez képest az új tárgyat elhelyezik. Sok a csalás megint. :) A fenyőfa például teljesen lapos, csak mindig szinte szemből látjuk. A megadott koordináták szerint függőlegesen, pontosan felfelé nő, az y tengely irányába. Ezzel nem is lenne gond, ha nem forgatnánk el az egész pályát az x tengely körül egy kicsit a kirajzoláskor. Látszik is valamennyire a játék közben, hogy ettől ferdék valamennyire. Persze a fenyőfa létrehozásánál lehetne kompenzálni, ha a csúcsához a p0-nál valamilyen közelebbi pontot választanánk, de nem lényeges. A függvényekben megadott koordinátákat kockás lapra lerajzolva egyébként szépen kiadódnának a rajzok. Például a fa:

Targy *fa_hozzaad(Pont3D p0) {
    Targy *uj=(Targy *) malloc(sizeof(Targy));
    uj->tipus=fa;
    uj->nekiment=0;
    uj->p0=p0;
    uj->n1[0]=pont3d_eltol(p0, -0.1, 0, 0);
    uj->n1[1]=pont3d_eltol(p0, -0.1, 0.3, 0);
    uj->n1[2]=pont3d_eltol(p0,  0.1, 0.3, 0);
    uj->n1[3]=pont3d_eltol(p0,  0.1, 0, 0);
    uj->c1=0x402020FF; /* barna */
    uj->n2[0]=pont3d_eltol(p0, -0.8, 0.3, 0);
    uj->n2[1]=pont3d_eltol(p0, -0.1, 4.3, 0);
    uj->n2[2]=pont3d_eltol(p0,  0.1, 4.3, 0);
    uj->n2[3]=pont3d_eltol(p0,  0.8, 0.3, 0);
    uj->c2=0x008000FF; /* zold */
    return uj;
}

A sokszögeket az SDL fillPolygonColor() függvénye rajzolja ki. Ennek bárhány csúcsból álló sokszöget meg lehet adni, és kifesti a belsejét is, nem csak a körvonalait rajzolja meg. A forgatások és a szemmagasság miatti eltolási transzformáció után ellenőrizzük, hogy a forgatott pont z koordinátája nem lett-e túl kicsi vagy negatív; ha az lett, akkor a negyszog_kepernyore() függvény nem rajzolja ki a poligont, hanem 1-gyel tér vissza. Ezzel jelzi a hívó jelenet_feldolgoz() függvénynek, hogy az adott tárgyat a listából el kell távolítani. Mivel a tárgyak közelednek a néző felé, ha egyszer kicsi a z koordinátájuk, akkor már később csak még kisebb lesz. Az utóbbi függvény végzi egyébként az ütközések ellenőrzését is, amihez a pályaelemek p0 adattagját használja.

A letölthető SDL-es program (advent20-si.c) a szokásos módon fordítható. A bemutatott trükkökkel együtt 320 kódsorba fért be a dolog.
